苏州迅鹏温度巡检仪的安装与接线

作者:苏州迅鹏 来源:原创 日期:2021/7/27 11:40:56 人气:1519

温度巡检仪顾名思义就是可以检测到温度从而产生判断的仪器,适用于测量显示及控制于一体,将多台不同仪表的功能汇集于一身,可以循环往复的检测和显示多路信号。

苏州迅鹏温度巡检仪配合各类传感器、变送器,不仅可以检测温度,也可检测压力、液位、流量、重量等工业过程参数及报警控制、变送输出、数据采集和通讯。

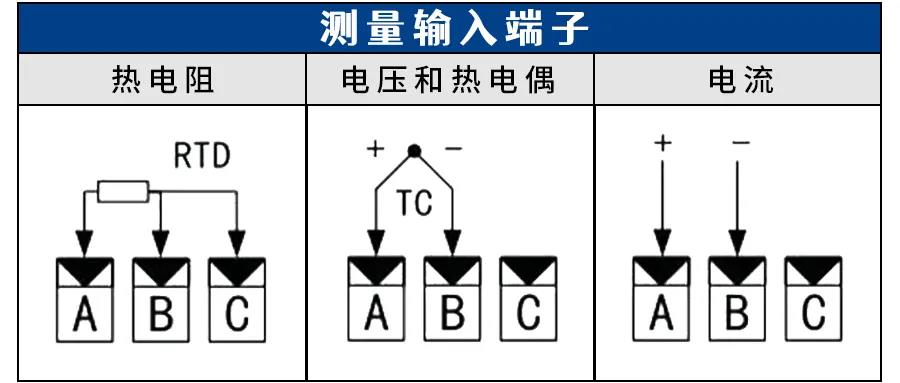

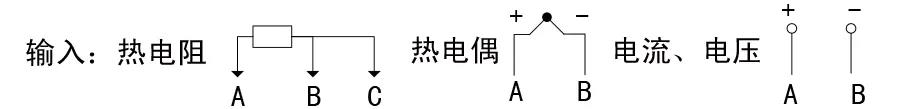

迅鹏温度巡检仪的信号接线如下图所示:

输入信号:(可混合输入)

温度巡检仪

温度巡检仪

热电偶: K/S/R/B/N/E/J/T;冷端温度自动补偿范围0~60℃,补偿准确度±2℃,接线如上图所示。

热电阻:Pt100/Cu100/Cu50/BA1/BA2/G53;引线电阻补偿范围≤50Ω,热电阻接线时A/B/C三个端子须都要接上,B/C端子可以短接,C端子数目不够时,通道可以共用,接线如上图所示。

直流电压:0~5V、1~5V;0~10V,接入信号时需注意正负极端子,接线如上图所示。

直流电流:4~20mA/0~10mA/0~20mA,接入信号时需注意正负极端子,接线如上图所示。

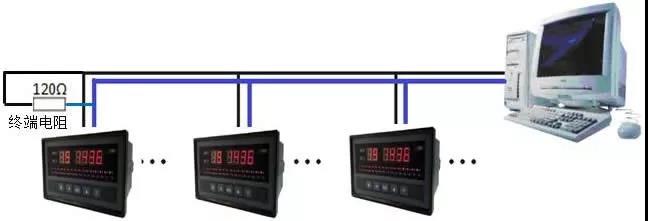

RS-485通讯线的连接

通讯线请使用屏蔽双绞线,波特率为19200bps以上时,通讯线长度不能超过1000米。在通讯线长度大于100米的条件下进行通讯时,为减小反射和回波,须增加阻值为120欧姆的终端匹配电阻,终端匹配电阻应加在RS-485通讯线的最远两端。


温度巡检仪


RS-232C通讯线的连接

通讯线请使用双绞线制作,通讯线长度不能超过10米。

温度巡检仪
